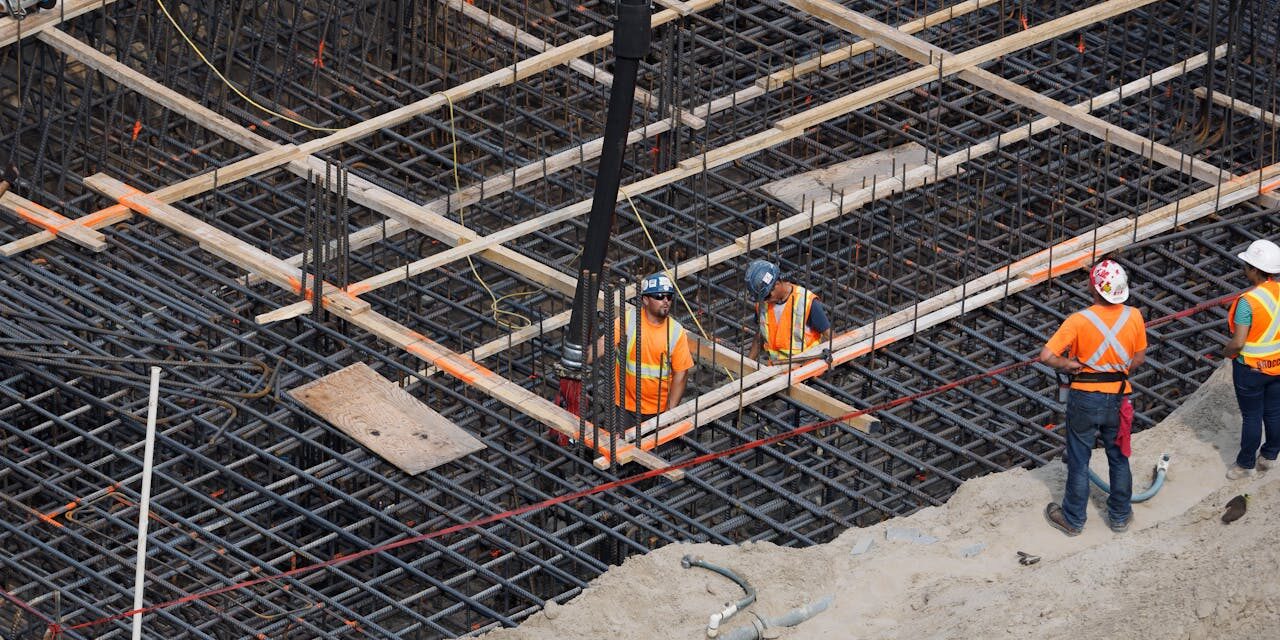

Zbrojenie to jeden z najważniejszych elementów konstrukcji żelbetowych. Dzięki stali zbrojeniowej, beton – który sam w sobie dobrze przenosi ściskanie, lecz słabo rozciąganie – zyskuje możliwość pracy pod złożonymi obciążeniami. Prawidłowo zaprojektowane i ułożone zbrojenie decyduje o trwałości, bezpieczeństwie i niezawodności konstrukcji żelbetowej.
Rola zbrojenia w konstrukcjach żelbetowych
Zbrojenie stanowi kluczowy element każdej konstrukcji żelbetowej. Stal zatopiona w betonie umożliwia przenoszenie sił rozciągających, których beton, jako materiał kruchy, samodzielnie nie jest w stanie przenieść. W połączeniu z betonem, który bardzo dobrze znosi ściskanie, stal tworzy kompozyt o wysokiej nośności i trwałości.
Prawidłowe rozmieszczenie zbrojenia zapewnia również ograniczenie zarysowań, poprawia sztywność konstrukcji i wpływa na jej odporność na różnego rodzaju deformacje.
Współpraca betonu i stali możliwa jest tylko wtedy, gdy zachowane są określone warunki technologiczne, takie jak odpowiednia otulina betonowa, zakotwienie prętów oraz brak korozji przed zalaniem mieszanką betonową.
Stal zbrojeniowa w konstrukcji żelbetowej pełni kilka kluczowych funkcji:
-
Przenosi siły rozciągające, których beton sam nie jest w stanie skutecznie znosić.
-
Zwiększa odporność na zarysowania i ugięcia, poprawiając sztywność całej konstrukcji.
-
Stabilizuje kształt elementu, przeciwdziałając wyboczeniu i uszkodzeniom przy złożonych schematach statycznych.
Zbrojenie działa synergicznie z betonem – wymaga to odpowiedniego ułożenia, zakotwienia i ochrony przed korozją, zgodnie z normami budowlanymi.
Rodzaje zbrojenia w konstrukcjach żelbetowych
W konstrukcjach żelbetowych wyróżnia się kilka podstawowych typów zbrojenia, które pełnią różne funkcje.
- Zbrojenie główne, nazywane również nośnym, to pręty ułożone wzdłuż kierunku działania największych sił – zwykle są to dolne i górne pasy belek lub płyty stropowe, gdzie przenoszone są momenty zginające.
- Zbrojenie konstrukcyjne natomiast ma charakter pomocniczy – odpowiada za utrzymanie geometrii elementu i stabilność zbrojenia głównego, a także ogranicza rozwarcie rys, które mogą pojawiać się w strefach przypowierzchniowych.
- Nie mniej istotne jest zbrojenie poprzeczne, takie jak strzemiona czy siatki stalowe, które odpowiadają za przenoszenie sił poprzecznych oraz zabezpieczenie prętów głównych przed wyboczeniem.
W zależności od rodzaju konstrukcji oraz układu obciążeń, projektant decyduje o typie i układzie wszystkich tych rodzajów zbrojenia, a każdy element musi być precyzyjnie opisany w dokumentacji projektowej.
Stal zbrojeniowa i materiały alternatywne
Najczęściej stosowanym materiałem zbrojeniowym w Polsce jest stal żebrowana klasy B500B lub B500SP, zgodna z normą PN-EN 10080.
Jej żebrowana powierzchnia znacząco zwiększa przyczepność do betonu, a wysoka granica plastyczności sprawia, że elementy z niej wykonane cechują się dużą nośnością i zdolnością do odkształceń bez utraty funkcji konstrukcyjnej.
W przypadku środowisk agresywnych chemicznie lub narażonych na silne działanie czynników atmosferycznych, możliwe jest również zastosowanie stali nierdzewnej, która zapewnia znacznie wyższą odporność na korozję, jednak wiąże się to z istotnie wyższymi kosztami.
Coraz częściej na rynku pojawiają się też rozwiązania kompozytowe – pręty wykonane z włókien szklanych lub węglowych, które nie przewodzą prądu, nie korodują i mają dużą wytrzymałość na rozciąganie. Choć ich zastosowanie ogranicza się jeszcze głównie do specjalistycznych inwestycji, stanowią one interesującą alternatywę dla klasycznej stali.
Zbrojenie alternatywne
W wybranych przypadkach stosuje się:
-
zbrojenie kompozytowe (np. pręty z włókna szklanego, węglowego),
-
siatki stalowe prefabrykowane – np. do płyt stropowych filigran,
-
zbrojenie nierdzewne – w środowiskach agresywnych (oczyszczalnie, obiekty nadmorskie).

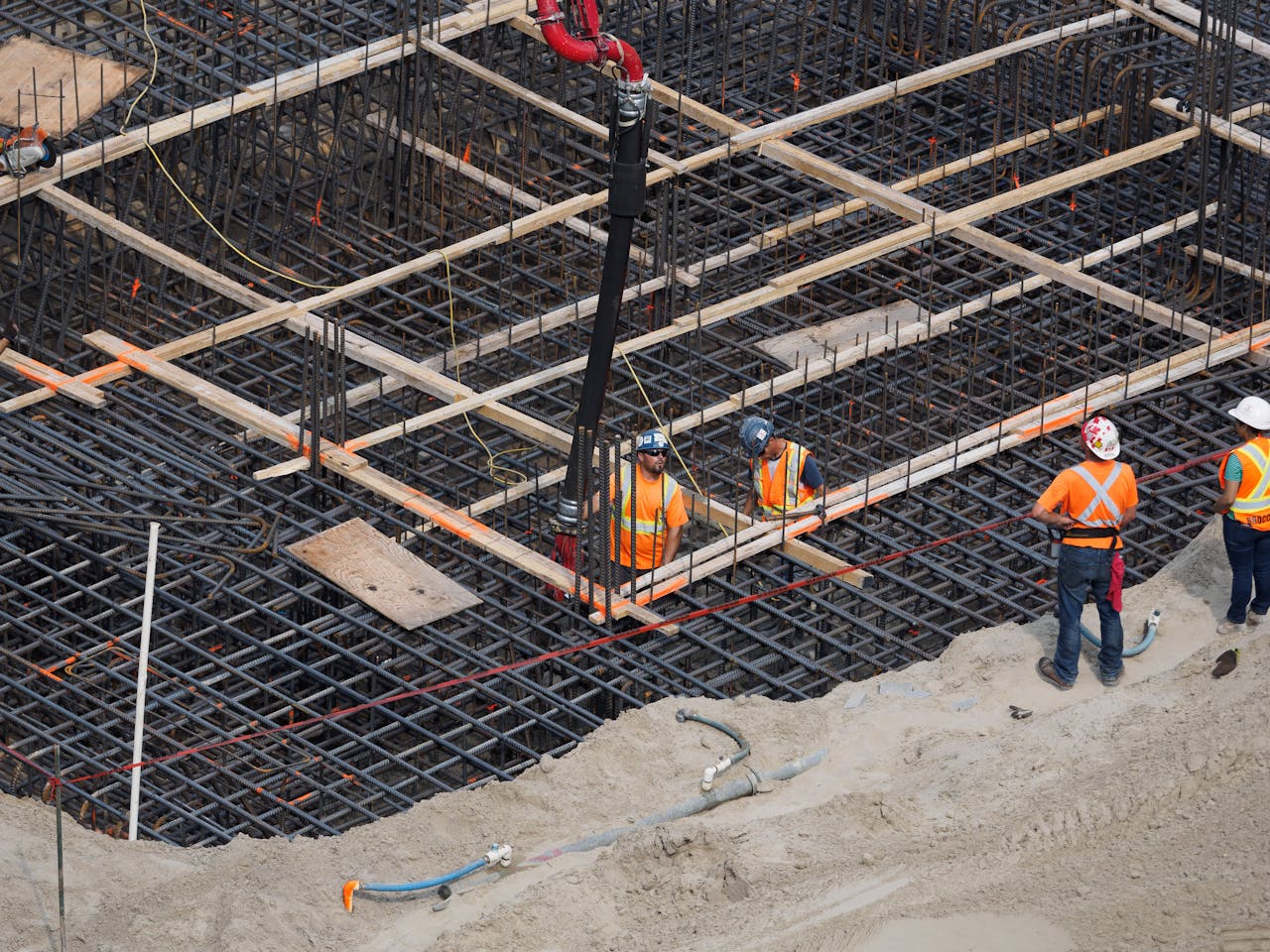

Technologia wykonania zbrojenia – od projektu do montażu
Proces wykonania zbrojenia zaczyna się na etapie projektowania konstrukcji żelbetowej. Projektant, na podstawie analiz statycznych oraz warunków użytkowania obiektu, dobiera odpowiednie średnice, liczby i układy prętów zbrojeniowych, uwzględniając zarówno siły zginające i ścinające, jak i wymagania dotyczące zarysowań czy ugięć.
Zbrojenie musi być odpowiednio zakotwione w betonie – długości zakotwień i zakładów prętów określane są na podstawie Eurokodu 2 oraz krajowych interpretacji technicznych. Na placu budowy zbrojenie podlega dokładnemu ułożeniu w deskowaniu, z zastosowaniem odpowiednich dystansów zapewniających wymaganą otulinę betonową, która najczęściej wynosi od 20 do 40 mm w zależności od klasy ekspozycji.
Szczególną uwagę należy zwrócić na czystość i stan powierzchni prętów przed betonowaniem – obecność korozji, smarów czy zanieczyszczeń może znacząco obniżyć przyczepność i trwałość całej konstrukcji.
Normy i błędy wykonawcze
Projektowanie i wykonawstwo zbrojenia reguluje przede wszystkim norma PN-EN 1992-1-1:2008 wraz z jej późniejszymi aktualizacjami oraz norma PN-EN 10080, która definiuje wymagania dla stali zbrojeniowej. Dokładne przestrzeganie norm oraz rysunków wykonawczych jest niezbędne, aby zbrojenie spełniało swoją funkcję przez cały okres użytkowania konstrukcji.
Do najczęstszych błędów wykonawczych należy zaliczyć:
- niewłaściwe rozmieszczenie prętów, brak wymaganych zakładów,
- zbyt małą otulinę betonową czy
- montaż zbrojenia z materiałów skorodowanych.
Każdy z tych błędów może prowadzić do poważnych konsekwencji – od pogorszenia nośności konstrukcji po przyspieszone procesy korozyjne, które w skrajnych przypadkach mogą doprowadzić do awarii elementu konstrukcyjnego.
