Schody żelbetowe to nie tylko element budowlany, ale także kluczowy aspekt wpływający na funkcjonalność i estetykę każdego obiektu. Zrozumienie ich rodzajów, konstrukcji oraz zbrojenia jest niezbędne dla architektów, inżynierów i inwestorów. W tym artykule odkryjemy, jak prawidłowo zaprojektować schody żelbetowe, aby były nie tylko trwałe, ale również estetyczne i bezpieczne.
Najważniejsze informacje
- Schody żelbetowe to popularne i trwałe rozwiązanie konstrukcyjne, które łączy w sobie beton i stal zbrojeniową, zapewniając wysoką wytrzymałość i stabilność.
- Istnieje kilka rodzajów schodów żelbetowych, w tym schody jednobiegowe, dwubiegowe, zabiegowe oraz spiralne, które można dostosować do różnych przestrzeni i wymagań architektonicznych.
- Konstrukcja schodów żelbetowych wymaga precyzyjnego zaprojektowania, uwzględniającego obciążenia, rozkład sił oraz odpowiednie ułożenie zbrojenia, aby zapewnić bezpieczeństwo i trwałość.
- Zbrojenie schodów żelbetowych jest kluczowym elementem, które wzmacnia beton i zapobiega pękaniu, dlatego musi być wykonane zgodnie z normami i zasadami inżynierskimi.
- Właściwy dobór materiałów oraz staranne wykonanie schodów żelbetowych wpływają na ich estetykę, funkcjonalność oraz długowieczność, co czyni je inwestycją na lata.
- Schody żelbetowe są wszechstronne i mogą być stosowane zarówno w budynkach mieszkalnych, jak i użyteczności publicznej, oferując różnorodne możliwości aranżacyjne.

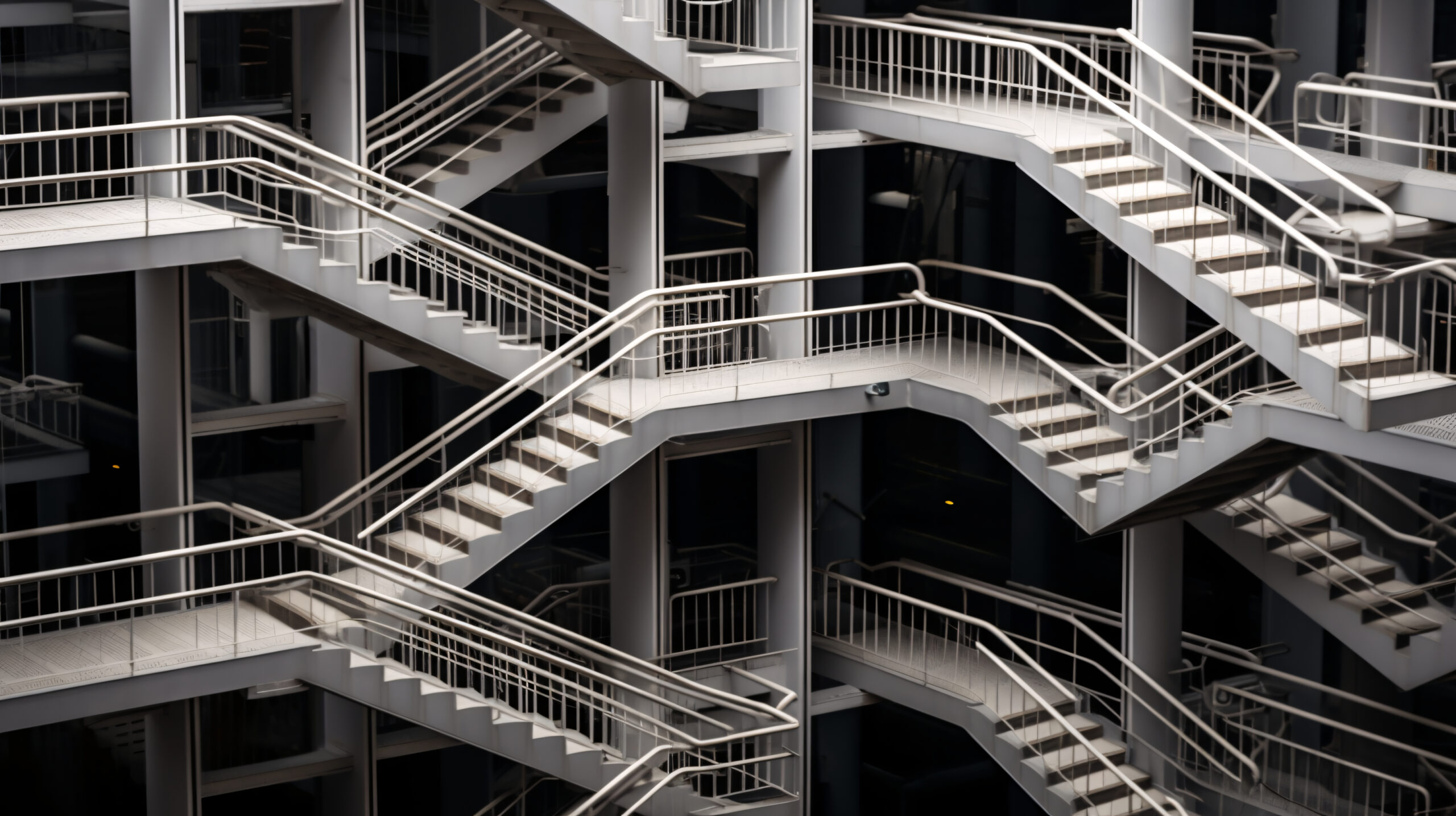

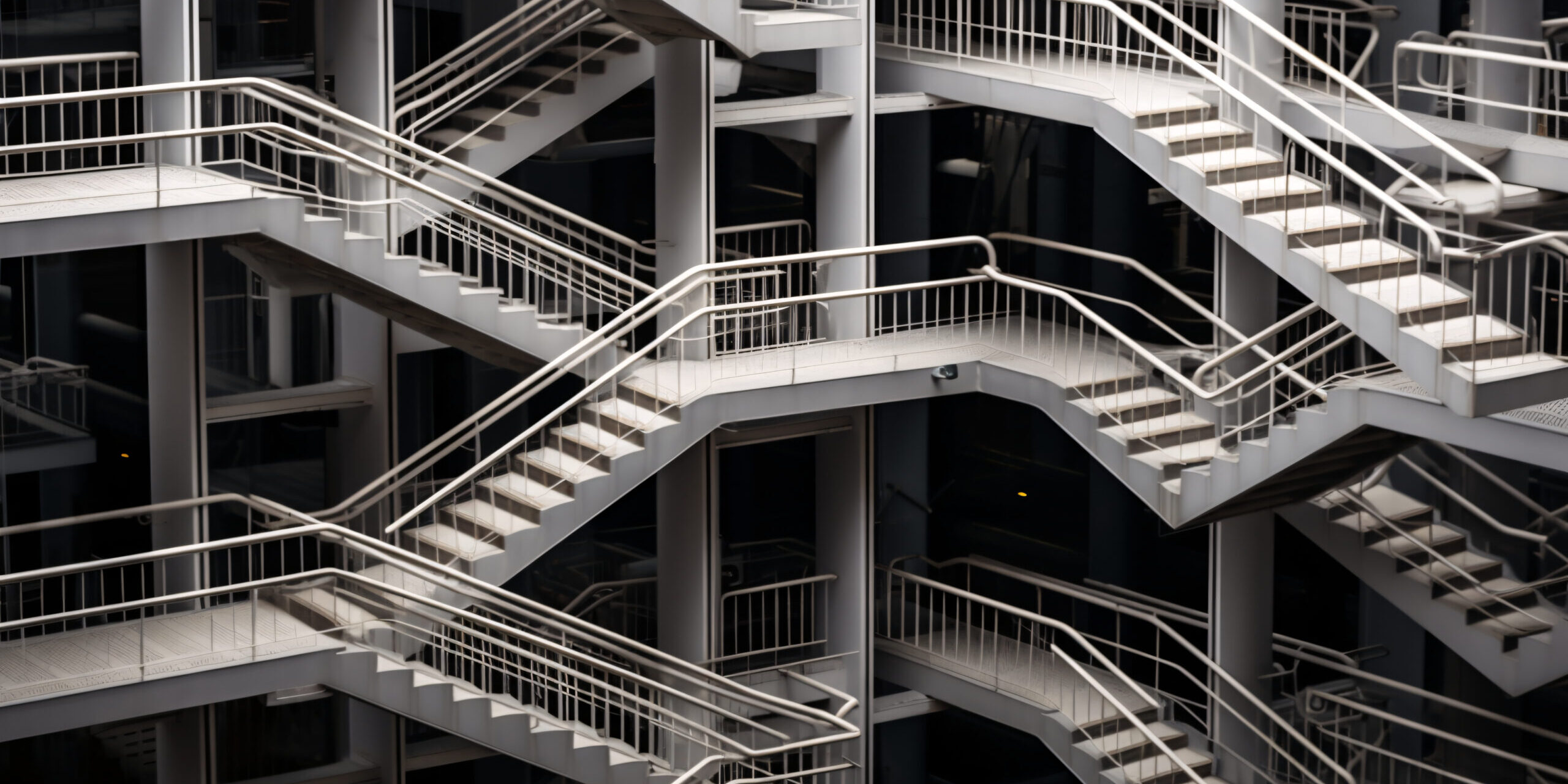

Schody żelbetowe, designed by Freepick
Schody żelbetowe – czym są i jakie mają zastosowanie?
Schody żelbetowe to konstrukcja, która powstaje z żelbetu, czyli betonu wzmocnionego stalą. Ta kombinacja materiałów łączy w sobie wysoką wytrzymałość betonu na ściskanie oraz elastyczność stali w zakresie rozciągania. Dzięki temu schody te charakteryzują się trwałością oraz stabilnością, co czyni je idealnym rozwiązaniem w różnorodnych obiektach budowlanych.
Główne obszary zastosowania schodów żelbetowych obejmują:
- Budynki mieszkalne: zapewniają solidne i estetyczne połączenie pomiędzy kondygnacjami.
- Obiekty użyteczności publicznej: ich wysoka trwałość sprawia, że nadają się do intensywnego użytkowania.
- Budynki przemysłowe: umożliwiają realizację skomplikowanych kształtów, dostosowanych do specyficznych potrzeb.
Cechy charakterystyczne schodów żelbetowych to:
- Odporność na uszkodzenia mechaniczne: wynika z użycia materiałów najwyższej jakości.
- Odporność na warunki atmosferyczne: zwiększa ich żywotność, nawet w trudnych warunkach.
- Różnorodna konstrukcja: schody mogą mieć formę płytową, policzkową lub wspornikową, co pozwala na ich dostosowanie do wymagań architektonicznych.
Do produkcji schodów żelbetowych wykorzystuje się beton klasy co najmniej C12/15, a dla zwiększenia wytrzymałości C16/20. Odpowiedni dobór tych materiałów gwarantuje właściwą nośność oraz bezpieczeństwo całej konstrukcji.
Rodzaje schodów żelbetowych: prefabrykowane i monolityczne – różnice i zalety
Schody żelbetowe można podzielić na prefabrykowane oraz monolityczne, co wynika z różnic w ich wykonaniu i montażu. Każdy z tych typów ma swoje charakterystyczne cechy, które warto wziąć pod uwagę podczas planowania budowy.
Schody monolityczne
Schody monolityczne są tworzone bezpośrednio na placu budowy. Proces ich powstawania polega na wylaniu betonu oraz zastosowaniu odpowiedniego zbrojenia. Oto kilka kluczowych informacji na ich temat:
- Możliwość dowolnych kształtów: Dzięki elastyczności w projektowaniu można je dostosować do specyficznych wymagań.
- Czas realizacji: Wykonanie jest czasochłonne, a beton wymaga starannej pielęgnacji przez około 2 tygodnie, co wiąże się z nawilżaniem.
- Masywność i stabilność: Takie schody charakteryzują się wysoką wytrzymałością oraz odpornością na ogień.
Schody prefabrykowane
Natomiast schody prefabrykowane są produkowane w fabrykach jako gotowe elementy, które następnie montuje się na budowie. Ich kluczowe zalety to:
- Błyskawiczny montaż: Elementy te można szybko zainstalować, co znacząco przyspiesza cały proces budowy.
- Różnorodność form: Mogą przybierać różne kształty, takie jak proste, łamane, zabiegowe czy kręte.
- Rodzaje prefabrykatów: Można wyróżnić schody płytowe, policzkowe oraz wspornikowe, co pozwala na ich dostosowanie do różnych wymagań konstrukcyjnych i estetycznych.
Dla schodów prefabrykowanych przeznaczonych do użytku zewnętrznego stosuje się beton mrozoodporny oraz wodoszczelny, co zapewnia im trwałość oraz odporność na niekorzystne warunki atmosferyczne.
Podsumowanie różnic
Oto różnice między tymi dwoma typami schodów:
- Schody monolityczne:
- Wykonywane na miejscu budowy,
- Możliwość dowolnych kształtów,
- Dłuższy czas realizacji.
- Schody prefabrykowane:
- Produkowane w fabryce,
- Szybki i prosty montaż,
- Różnorodne formy.
Wybór między schodami prefabrykowanymi a monolitycznymi powinien być uzależniony od specyfiki projektu oraz oczekiwań dotyczących czasu realizacji i estetyki.
Konstrukcja schodów żelbetowych: typy nośne (płytowe, policzkowe, wspornikowe) i ich cechy

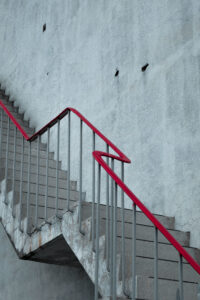

schody z żelbetu, Freepick
Schody żelbetowe występują w różnych typach konstrukcji nośnej, co ma istotny wpływ na ich funkcjonalność oraz walory estetyczne. Wśród nich wyróżniamy trzy podstawowe rodzaje: płytowe, policzkowe oraz wspornikowe. Każdy z tych typów ma swoje charakterystyczne cechy, które warto dokładnie poznać.
Schody płytowe
Płytowe schody składają się z jednej, solidnej płyty biegowej, która jest bezpośrednio związana z konstrukcją budynku. Dzięki temu zyskują masywny wygląd, co czyni je idealnym rozwiązaniem przy niewielkich rozpiętościach.
- Szerokość płyty zazwyczaj wynosi od 1 do 1,5 m.
- Grubość płyty waha się od 12 do 20 cm.
- Jednolita struktura zapewnia wysoką stabilność.
Schody policzkowe
Policzkowe schody charakteryzują się obecnością belek policzkowych wykonanych z betonu żelowego, umieszczonych pod stopniami lub biegami. Te belki przenoszą obciążenia i często znajdują zastosowanie w schodach kręconych oraz ażurowych.
- Szerokość belki wynosi około 15 cm.
- Wysokość belki zwykle oscyluje w granicach 20-30 cm.
- Elastyczność w projekcie pozwala na dostosowanie kształtu schodów do indywidualnych potrzeb.
Schody wspornikowe
Wspornikowe schody mają belkę nośną z betonu żelowego, która jest ukryta w ścianie nośnej. Stopnie opierają się na tej belce, której szerokość wynosi:
- Około 18 cm dla biegu do 1 m.
- Około 25 cm dla biegu do 1,5 m.
Dodatkowe cechy to:
- Minimalna grubość płyty między stopniami wynosi zazwyczaj co najmniej 6 cm.
- Zbrojenie stopni składa się z 2-3 prętów.
- Stopnie mocowane są za pomocą stalowych kotew lub uchwytów do belki nośnej.
Każdy z tych typów schodów żelbetowych oferuje różnorodne możliwości projektowe, co pozwala na ich dostosowanie do specyficznych wymagań inwestora. Dzięki temu można efektywnie zrealizować różnorodne koncepcje architektoniczne.
Parametry techniczne schodów żelbetowych: grubość i przekrój elementów
Kluczowe parametry techniczne schodów żelbetowych obejmują zarówno grubość, jak i przekrój ich elementów. Te właściwości mają znaczący wpływ na nośność oraz bezpieczeństwo użytkowania.
Wysokość i szerokość stopnia
- Wysokość stopnia: powinna wynosić od 14 do 19 cm, przy czym idealnym wymiarem jest około 15 cm.
- Szerokość stopnia: powinna mieścić się w przedziale od 25 do 32 cm.
Takie rozmiary gwarantują wygodę oraz bezpieczeństwo podczas korzystania ze schodów.
Grubość płyty biegowej
- Minimalna grubość płyty biegowej:
- Dla schodów wewnętrznych: około 10-12 cm.
- Dla konstrukcji zewnętrznych: 12-15 cm.
Warto zaznaczyć, że te wartości są uzależnione od klasy betonu oraz długości biegu, co należy uwzględnić podczas etapu projektowania.
Zbrojenie schodów
Zbrojenie schodów oblicza się na podstawie:
- momentu zginającego,
- granicy plastyczności stali.
Taki sposób kalkulacji zapewnia odpowiednią nośność i trwałość konstrukcji, co jest kluczowe dla ich długotrwałego użytkowania.
Wymagania normatywne
Zgodnie z normami budowlanymi, minimalna szerokość biegu powinna wynosić przynajmniej 80 cm, a preferowane wartości mieszczą się w zakresie od 90 do 100 cm. Wysokość balustrady: powinna być nie mniejsza niż 90 cm, aby spełniała wymogi dotyczące bezpieczeństwa użytkowników.
Wszystkie te parametry muszą być zgodne z normami określonymi w Eurokodzie 2 (PN-EN 1992-1-1). Dokument ten definiuje zasady obliczania nośności i trwałości elementów żelbetowych, a ich przestrzeganie jest niezbędne dla zapewnienia jakości oraz bezpieczeństwa konstrukcji schodów żelbetowych.
Zbrojenie schodów żelbetowych: rodzaje prętów, zasady rozmieszczenia i wykonania
Zbrojenie schodów żelbetowych jest niezwykle istotnym elementem, który wpływa na ich nośność oraz długowieczność. W procesie tym wykorzystuje się różnorodne klasy prętów zbrojeniowych, które są dobrane do konkretnych wymagań konstrukcyjnych.
Rodzaje prętów zbrojeniowych
Wśród najczęściej stosowanych prętów wyróżniamy:
- A-III – idealne do elementów nośnych, cechujące się wysoką wytrzymałością.
- A-IIIN – również przeznaczone do elementów nośnych, ale z dodatkową odpornością na korozję.
- A-I i A-0 – stosowane w elementach pomocniczych, w miejscach, gdzie obciążenia są mniejsze.
Zasady rozmieszczenia prętów
Właściwe rozmieszczenie prętów zbrojeniowych jest kluczowe dla efektywności całej konstrukcji. Standardowe zasady dotyczące rozmieszczenia obejmują:
- odstępy między prętami wynoszące od 15 do 25 cm w dolnej części stopni,
- odstępy w górnej części schodów powinny wynosić od 20 do 30 cm,
- niezwykle ważne jest ścisłe przestrzeganie projektu konstrukcyjnego.
Proces wykonania zbrojenia
Proces wykonania zbrojenia składa się z kilku kluczowych etapów:
- Przygotowanie szalunku – formowanie przestrzeni, w której umieszczone zostaną pręty.
- Układanie prętów – precyzyjne rozmieszczanie zgodnie z ustalonymi zasadami.
- Zakotwienie prętów w betonie – gwarantuje stabilność i trwałość po związaniu materiału.
- Kontrola poprawności montażu – wykorzystanie narzędzi pomiarowych, takich jak poziomica, w celu sprawdzenia prawidłowości wykonania.
Zachowanie tych zasad oraz odpowiedni dobór klas stali są kluczowe dla bezpieczeństwa i funkcjonalności schodów żelbetowych.
Proces wykonania schodów żelbetowych: od projektu, przez zbrojenie, po betonowanie
Aby skutecznie zrealizować schody żelbetowe, należy przejść przez kilka zasadniczych etapów, które zapewnią trwałość i bezpieczeństwo całej konstrukcji.
1. Projekt zbrojenia
Pierwszym krokiem jest projekt zbrojenia. Opracowuje go inżynier, który analizuje wymiary schodów oraz przewidywane obciążenia. W projekcie określa się typ i średnicę prętów zbrojeniowych, co stanowi fundament solidnej konstrukcji.
2. Szalunek
Kolejnym etapem jest szalunek. Przed przystąpieniem do zbrojenia, konieczne jest przygotowanie szalunku, który obejmuje boczne części oraz płyty na stopnie. Ważne, aby był on szczelny i stabilny, zgodny z dokumentacją techniczną, co zapewnia odpowiedni kształt oraz nośność schodów.
3. Zbrojenie
Następnie przechodzimy do etapu zbrojenia. Na podstawie wcześniej opracowanego projektu, pręty stalowe (najczęściej klasy A-III i A-IIIN) są precyzyjnie rozmieszczone i mocowane w szalunku. To gwarantuje odpowiednią nośność oraz trwałość całej konstrukcji.
4. Betonowanie
Po zakończeniu montażu zbrojenia i szalunku następuje betonowanie. Kluczowe jest, aby cały proces przeprowadzić w ciągu jednego dnia, zaczynając od dołu. Taki sposób minimalizuje ryzyko pęknięć i zapewnia jednolitą strukturę betonu.
5. Pielęgnacja betonu
Ostatnim krokiem jest pielęgnacja betonu, która rozpoczyna się zaraz po wylaniu. Należy zadbać o odpowiednie warunki wilgotności i temperatury przez co najmniej 7 dni. To kluczowe dla prawidłowego wiązania betonu oraz jego wytrzymałości, a także chroni konstrukcję przed ewentualnymi uszkodzeniami.
Podsumowując proces wykonania schodów żelbetowych, można wyróżnić następujące etapy:
- Projekt zbrojenia: uwzględnienie wymiarów i obciążeń.
- Szalunek: przygotowanie stabilnej formy.
- Zbrojenie: rozmieszczenie prętów stalowych.
- Betonowanie: jednorazowe wylanie betonu.
- Pielęgnacja: utrzymanie wilgotności przez 7 dni.
Każdy z tych etapów ma swoje specyficzne wymagania techniczne, które są niezbędne do uzyskania wysokiej jakości końcowego produktu.
Metody wykańczania schodów żelbetowych: materiały i techniki poprawiające estetykę i trwałość
Wykańczanie schodów żelbetowych to istotny proces, który znacząco wpływa na ich wygląd i wytrzymałość. Warto poznać różnorodne metody oraz materiały, które można zastosować, aby uzyskać satysfakcjonujący efekt.
Metody wykańczania schodów żelbetowych
- Farby epoksydowe: Charakteryzują się wyjątkową odpornością na ścieranie oraz działanie chemikaliów. Idealnie nadają się do schodów wewnętrznych, gdzie estetyka i łatwość w utrzymaniu czystości są kluczowe.
- Powłoki poliuretanowe: Oferują dużą elastyczność oraz odporność na uszkodzenia mechaniczne. Stosuje się je w miejscach o dużym natężeniu ruchu, takich jak biura czy obiekty użyteczności publicznej.
- Mikrocementy: Dzięki nim można uzyskać nowoczesny wygląd przy minimalnej grubości. To świetne rozwiązanie do wnętrz, gdzie istotna jest jednolita, gładka powierzchnia bez fug.
- Płytki ceramiczne: Dostępne w różnych wzorach i kolorach, są odporne na wilgoć oraz łatwe do czyszczenia, co czyni je idealnym wyborem dla schodów zewnętrznych.
- Terakota i gres: Materiały te wyróżniają się wysoką odpornością na zmiany temperatury oraz uszkodzenia mechaniczne, co czyni je doskonałym rozwiązaniem dla schodów narażonych na działanie niekorzystnych warunków atmosferycznych.
Przygotowanie powierzchni
Przygotowanie powierzchni przed nałożeniem wykończenia jest kluczowym etapem, który zapewnia trwałość efektu. Techniki takie jak:
- szlifowanie,
- polerowanie,
- szczotkowanie,
- piaskowanie,
skutecznie eliminują nierówności i poprawiają przyczepność powłok.
Hydroizolacja
Hydroizolacja to kolejny ważny krok, który chroni schody żelbetowe przed wilgocią oraz negatywnym wpływem warunków atmosferycznych. Jest to szczególnie istotne w przypadku schodów zewnętrznych, które są narażone na opady deszczu czy śniegu.
Nakładanie powłok
Nakładanie powłok można zrealizować różnymi metodami, takimi jak:
- malowanie wałkiem,
- natrysk,
- szpachlowanie (w przypadku mikrocementów).
Kluczowe jest przestrzeganie zaleceń producenta dotyczących grubości warstwy oraz czasu schnięcia, co zapewnia zarówno trwałość, jak i estetykę finalnego wykończenia.
Zalety i wady schodów żelbetowych w porównaniu do innych materiałów
- Wysoka trwałość: Schody żelbetowe charakteryzują się niezwykłą odpornością na uszkodzenia. Rzadko ulegają deformacjom, co czyni je wyjątkowo solidnym rozwiązaniem.
- Stabilność: Dzięki swojej konstrukcji nie uginają się ani nie skrzypią podczas użytkowania, co znacząco podnosi komfort i bezpieczeństwo ich użytkowników.
- Odporność na ogień: W przeciwieństwie do schodów drewnianych, które są łatwopalne, schody żelbetowe oferują wyższy poziom ochrony przeciwpożarowej w budynkach.
- Niższe koszty w dłuższej perspektywie: Choć na początku inwestycja może wydawać się wyższa, długoterminowe oszczędności związane z minimalną konserwacją sprawiają, że są one bardziej opłacalne.
- Minimalna konserwacja: Beton nie ulega rozkładowi ani nie jest atakowany przez owady, co znacznie zmniejsza konieczność przeprowadzania napraw.
Jednakże warto również zwrócić uwagę na pewne wady:
- Dłuższy czas wykonania: Proces budowy schodów żelbetowych zajmuje więcej czasu w porównaniu do schodów drewnianych czy metalowych.
- Większe rozmiary: Konstrukcje żelbetowe mogą zajmować więcej przestrzeni i być cięższe od innych materiałów, co należy uwzględnić w projekcie.
- Potrzeba specjalistycznego zbrojenia: Projektowanie i wykonanie odpowiedniego zbrojenia wymaga zaawansowanej wiedzy technicznej oraz doświadczenia, co może podnieść początkowe koszty.
Zrozumienie tych kluczowych zalet i wad pozwoli na dokonanie świadomego wyboru przy projektowaniu schodów, dostosowanych do specyficznych wymagań danego projektu budowlanego.
