Płyta żelbetowa – czym jest, zasady zbrojenia, wymagania, koszty – przewodnik

Płyta żelbetowa to kluczowy element w budownictwie, łączący w sobie wytrzymałość betonu i elastyczność stali. Zrozumienie zasad jej zbrojenia oraz wymagań technicznych jest niezbędne dla każdego, kto planuje inwestycje budowlane. W artykule przyjrzymy się, jakie są koszty i jak poprawnie zastosować ten materiał, aby zapewnić trwałość i bezpieczeństwo konstrukcji.

Najważniejsze informacje

• Płyta żelbetowa to element konstrukcyjny wykonany z betonu zbrojonego stalowymi prętami, łączący wytrzymałość betonu na ściskanie z elastycznością stali na rozciąganie.
• Zasady zbrojenia płyty żelbetowej obejmują odpowiedni dobór i rozmieszczenie prętów zbrojeniowych, które zapewniają nośność i odporność na obciążenia dynamiczne oraz statyczne.
• Wymagania dotyczące płyt żelbetowych obejmują normy dotyczące jakości materiałów, minimalnej grubości płyty, właściwego pokrycia zbrojenia betonem oraz spełnienia warunków wytrzymałościowych i trwałościowych.
• Koszty wykonania płyty żelbetowej zależą od rodzaju i ilości użytych materiałów, stopnia skomplikowania konstrukcji oraz kosztów robocizny i technologii wykonania.
• Płyty żelbetowe są powszechnie stosowane w budownictwie ze względu na ich trwałość, uniwersalność i możliwość przenoszenia dużych obciążeń, co czyni je kluczowym elementem konstrukcyjnym w wielu projektach.

Płyta żelbetowa – co to jest i do czego służy?

Płyta żelbetowa to niezwykle istotny element konstrukcyjny, który łączy w sobie beton oraz stalowe zbrojenie. Taki synergiczny duet sprawia, że materiał ten charakteryzuje się wysoką wytrzymałością na ściskanie oraz rozciąganie. Dzięki tym właściwościom, płyty żelbetowe są wyjątkowo trwałe, co czyni je idealnym wyborem w branży budowlanej.

Najważniejsze cechy płyt żelbetowych:

• Odporność na obciążenia mechaniczne: Te płyty potrafią przenosić znaczne obciążenia, co w znaczący sposób zwiększa bezpieczeństwo całej konstrukcji.
• Elastyczność projektowa: Umożliwiają one tworzenie przestronnych wnętrz oraz różnorodnych form architektonicznych.
• Długowieczność: Odpowiednio zaprojektowane i wykonane płyty mogą służyć przez wiele lat bez konieczności przeprowadzania konserwacji.

Zastosowanie płyt żelbetowych:

Płyty żelbetowe znajdują szerokie zastosowanie w różnych obszarach budownictwa, w tym:

• Budowie stropów,
• Fundamentach,
• Ścianach nośnych,
• Nawierzchniach drogowo-torowiskowych.

Prefabrykowane płyty żelbetowe, takie jak typ PT-L, zyskały szczególną popularność w miejskiej infrastrukturze komunikacyjnej. Dzięki nim możliwe jest szybkie i efektywne tworzenie przejść dla pieszych oraz torowisk tramwajowych.

Zastosowanie płyt żelbetowych nie tylko podnosi ich wytrzymałość, ale także znacząco poprawia bezpieczeństwo budynków. Właściwe użycie tego materiału pozwala na realizację ambitnych projektów budowlanych przy zachowaniu wysokich standardów jakości.

Rodzaje płyt żelbetowych i ich zastosowania w budownictwie

Płyty żelbetowe stanowią fundamentalne elementy konstrukcyjne, które różnią się w zależności od ich przeznaczenia oraz specyfikacji. Oto przegląd najważniejszych typów tych płyt oraz ich kluczowych cech:

1. Płyty stropowe żelbetowe

Te nośne elementy budynków występują w dwóch głównych formach:

• Monolityczne – wymagają pełnego deskowania oraz dużej precyzji podczas realizacji na placu budowy.
• Prefabrykowane – wyróżniają się doskonałymi właściwościami akustycznymi i termoizolacyjnymi, co przyspiesza proces budowy.

Główne zastosowania:

• Stropy w budynkach mieszkalnych,
• Stropy w obiektach przemysłowych,
• Podłogi w miejscach użyteczności publicznej.

2. Płyty fundamentowe

Te elementy są kluczowe dla stabilności konstrukcji, gdyż zapewniają równomierne rozłożenie obciążeń na podłoże.

Zastosowania obejmują:

• Fundamenty domów jednorodzinnych,
• Podstawy hal przemysłowych,
• Wsparcie dla mostów i innych konstrukcji inżynieryjnych.

3. Płyty drogowe (np. płyta jomb)

Stworzone z myślą o dużych obciążeniach, wykonane z betonu klasy B30, co zapewnia im wysoką wytrzymałość mechaniczną.

Zastosowania to:

• Nawierzchnie dróg tymczasowych i stałych,
• Parking i place manewrowe,
• Infrastruktura transportowa, w tym kładki i tunele.

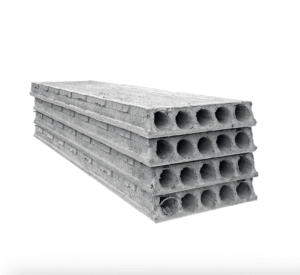

4. Prefabrykowane płyty żelbetowe

Te płyty łączą wytrzymałość betonu z odpornością stali, a ich prefabrykacja umożliwia szybki montaż oraz redukcję odpadów.

Zastosowania obejmują:

• Ściany działowe w biurowcach,
• Elementy tuneli komunikacyjnych,
• Kładki dla pieszych.

Każdy z wymienionych typów płyt ma swoje unikalne właściwości oraz zastosowania, co czyni je niezbędnymi w nowoczesnym budownictwie. Wybór odpowiedniego rodzaju płyty powinien być dostosowany do specyfiki projektu oraz wymagań technicznych, co pozwoli na osiągnięcie optymalnych rezultatów.

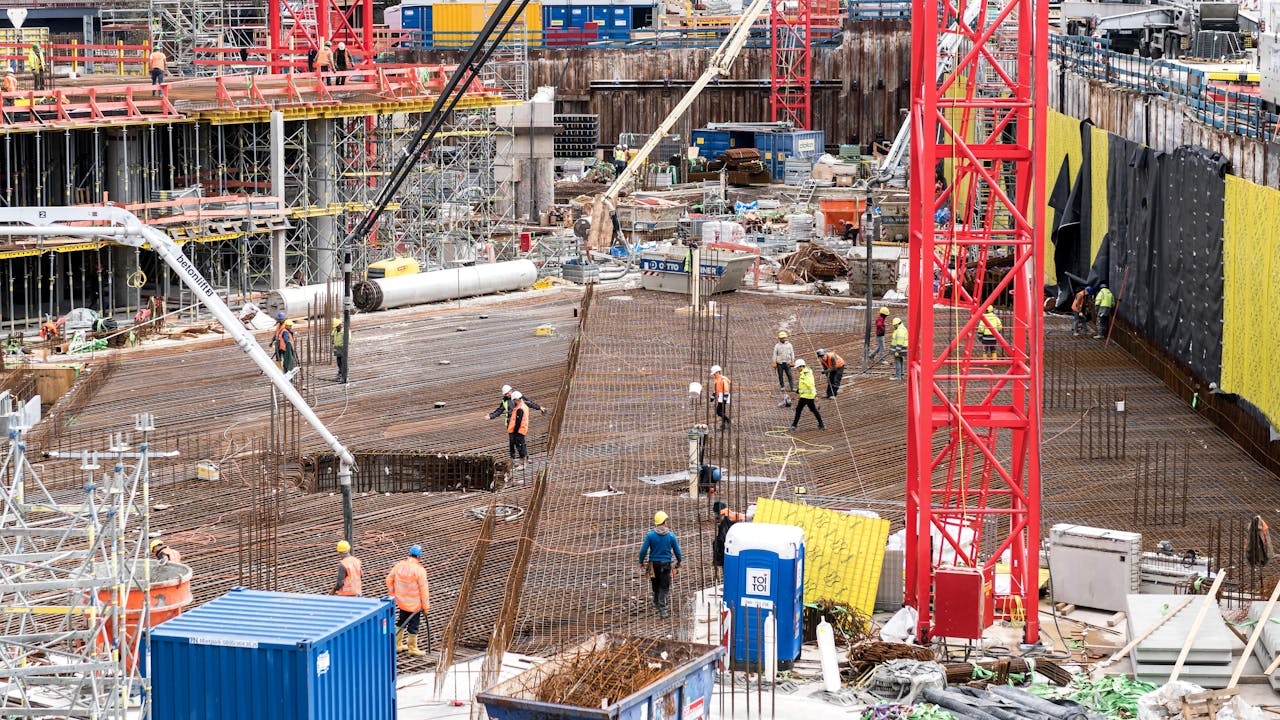

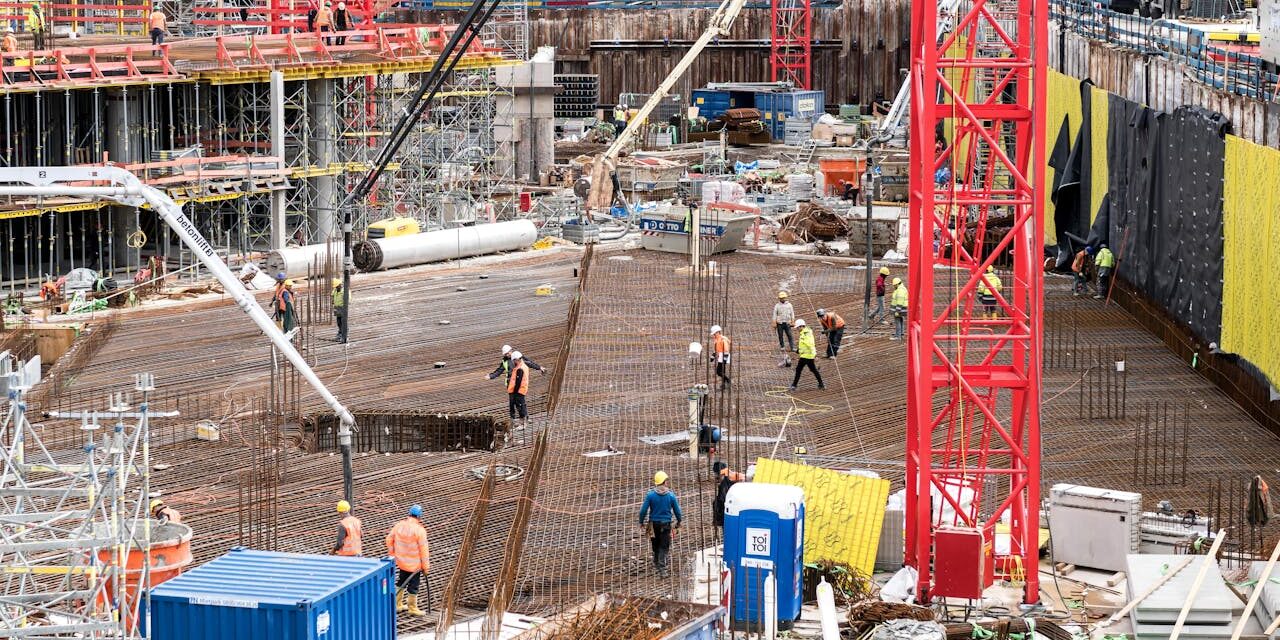

Zasady zbrojenia płyty żelbetowej – minimalny stopień i układ zbrojenia

Aby zapewnić odpowiednią wytrzymałość oraz trwałość płyty żelbetowej, istotne jest przestrzeganie określonych zasad dotyczących zbrojenia. Oto kluczowe wymagania dotyczące minimalnego stopnia i układu zbrojenia:

• Norma PN-EN 1992-1-1 (Eurokod 2) określa zasady minimalnego stopnia oraz układu zbrojenia płyt żelbetowych. Reguluje ona maksymalne rozstawy prętów oraz minimalną powierzchnię przekroju stali zbrojeniowej.
• W obszarach, gdzie występuje maksymalny moment, główne zbrojenie powinno mieć maksymalny rozstaw prętów wynoszący przynajmniej 2 razy grubości płyty (2h) lub 250 mm. Taki układ zapewnia odpowiednią nośność oraz kontrolę nad powstawaniem rys.
• Zbrojenie drugorzędne w tych samych obszarach powinno mieć maksymalny rozstaw prętów równy minimum 3 razy grubości płyty (3h) lub 400 mm. Jego rola polega na uzupełnieniu głównego zbrojenia oraz zapobieganiu rysom skurczowym.
• Minimalny stopień zbrojenia jest uzależniony od klasy betonu oraz dopuszczalnej szerokości rys. Na przykład, minimalna powierzchnia przekroju stali wynosi około 0,002 razy powierzchni przekroju betonu (Ac), co jest kluczowe dla trwałości konstrukcji.
• Ważne jest, aby co najmniej połowa obliczonego zbrojenia była doprowadzona do podpór. To zapewnia prawidłowe przeniesienie sił i momentów na elementy nośne konstrukcji.
• Maksymalne zagęszczenie stali zbrojeniowej nie powinno utrudniać procesu betonowania ani prowadzić do powstawania pustek powietrznych. To ma kluczowe znaczenie dla jakości oraz trwałości płyty żelbetowej.
• W przypadku częściowo zamocowanych krawędzi płyty, górne zbrojenie powinno przenieść odpowiedni procent momentu na podpory pośrednie i skrajne – przykładowo, 25% dla podpór pośrednich oraz 15% dla skrajnych. Taki podział jest niezbędny dla zachowania stabilności i nośności płyty żelbetowej.

Przestrzeganie tych zasad pozwala na efektywne wykorzystanie materiałów budowlanych oraz zwiększa bezpieczeństwo konstrukcji.

Wymagania techniczne dotyczące grubości i wytrzymałości płyty żelbetowej

Płyta żelbetowa to element konstrukcyjny, który musi spełniać ściśle określone wymagania techniczne, aby zapewnić odpowiednią wytrzymałość i trwałość. Kluczowe normy, takie jak PN-B-06251 oraz BN-80/6775, precyzują minimalne parametry dotyczące grubości oraz jakości używanego betonu. Oto najważniejsze z nich:

• Minimalna grubość płyty: Powinna wynosić co najmniej 10 cm, w zależności od konkretnego zastosowania.
• Wskaźnik wodno-cementowy: Musi być niższy niż 0,55, co gwarantuje trwałość betonu.
• Maksymalna ilość cementu: Nie może przekroczyć 400 kg/m³, z możliwością zwiększenia o 10% za zgodą inspektora.
• Klasa betonu: Dla płyt sprężonych żelbetowych zaleca się stosowanie betonu klasy C40/50, co zapewnia wysoką odporność na ściskanie.
• Dopuszczalne odchyłki grubości: Dla grubości poniżej 100 mm wynoszą około ±3 mm, co pozwala na zachowanie wymiarów konstrukcyjnych.
• Maksymalne rozwarcie rys: Pod krótkotrwałym obciążeniem nie powinno przekraczać 0,2 mm, co jest kluczowe dla zachowania szczelności i trwałości płyty.

Przestrzeganie tych parametrów jest niezwykle istotne dla bezpieczeństwa budowli oraz jej długowieczności. Dzięki temu można mieć pewność, że konstrukcja będzie stabilna i odporna na różnorodne obciążenia.

Wymogi projektowe i wykonawcze dla płyt żelbetowych

Płyty żelbetowe muszą odpowiadać ściśle określonym wymaganiom projektowym i wykonawczym, zgodnym z normami PN-B oraz Eurokodem PN EN 1992. Oto najważniejsze zasady, które należy wziąć pod uwagę:

• Minimalna grubość płyty:
• Powinna być dostosowana do klasy betonu oraz dopuszczalnej szerokości rys.
• Zwykle wynosi co najmniej 10 cm, ale w przypadku większych obciążeń może być konieczne zwiększenie tej wartości.
• Zbrojenie:
• Minimalny stopień zbrojenia, uzależniony od klasy betonu, powinien wynosić co najmniej 0,2% przekroju poprzecznego płyty.
• Rozstaw prętów głównych nie może przekraczać 250 mm w obszarach maksymalnego momentu, natomiast dla prętów drugorzędnych zaleca się rozstaw do 400-450 mm.
• Minimalna grubość otulenia zbrojenia:
• Powinna wynosić co najmniej średnicę pręta lub średnicę wiązki plus 5 mm.
• Taki wymóg zapewnia ochronę przed korozją oraz zwiększa trwałość całej konstrukcji.
• Dokładność wykonania:
• Kontrola jakości obejmuje weryfikację rozmieszczenia zbrojenia, rodzaju stali oraz jakości połączeń.
• Ważne jest również prawidłowe ułożenie zbrojenia oraz zadbanie o pielęgnację betonu zgodnie z obowiązującymi normami i specyfikacjami technicznymi.

Przestrzeganie tych zasad jest kluczowe dla zapewnienia bezpieczeństwa oraz trwałości konstrukcji. Normy te mają na celu osiągnięcie wysokiej jakości wykonania płyt z żelbetu, co jest niezbędne w każdym projekcie budowlanym.

Koszty produkcji i montażu płyty żelbetowej – od czego zależą?

Koszty związane z produkcją i montażem płyty żelbetowej są determinowane przez kilka kluczowych czynników. Ich zrozumienie jest istotne dla efektywnego planowania wydatków na inwestycje budowlane. Oto najważniejsze elementy, które mogą wpłynąć na końcową cenę:

• Materiały: Wysokość kosztów produkcji płyty żelbetowej jest mocno uzależniona od jakości użytych surowców, w szczególności betonu i stali zbrojeniowej. Wybór materiałów o wysokiej klasie nie tylko zwiększa wytrzymałość konstrukcji, ale także podnosi całkowite koszty.
• Grubość i powierzchnia płyty: Większa grubość oraz powierzchnia płyty wymagają użycia większej ilości materiałów, co automatycznie zwiększa wydatki związane z produkcją i montażem.
• Stopień i układ zbrojenia: Ilość oraz rozmieszczenie stali w konstrukcji mają kluczowe znaczenie. Zbrojenie, będące jednym z droższych komponentów, musi być odpowiednio zaplanowane, aby zapewnić trwałość płyty.
• Technologia wykonania: Decyzja o tym, czy zastosować płytę monolityczną, czy prefabrykowaną, ma istotny wpływ na koszty robocizny oraz transportu. Prefabrykacja może skrócić czas montażu i obniżyć koszty pracy, ale wiąże się z koniecznością użycia specjalistycznego sprzętu.
• Koszty robocizny, transportu i montażu: Lokalizacja budowy oraz dostępność niezbędnych narzędzi mają znaczący wpływ na całkowity koszt realizacji projektu. Dodatkowo, szczegółowe wymagania projektowe oraz normy budowlane mogą zwiększać wydatki, ze względu na konieczność zastosowania specyficznych materiałów i technologii.

Zrozumienie tych czynników pozwala na podejmowanie bardziej świadomych decyzji dotyczących wyboru optymalnych rozwiązań konstrukcyjnych.

Wpływ rodzaju i jakości materiałów na trwałość i cenę płyty żelbetowej

Rodzaj oraz jakość użytych materiałów mają kluczowe znaczenie dla trwałości i kosztów płyty żelbetowej. Odpowiedni dobór składników, takich jak beton i stal zbrojeniowa, stanowi fundament zapewniający długowieczność całej konstrukcji.

Wysokiej klasy beton cechuje się odpowiednim wskaźnikiem wodno-cementowym oraz klasą, co bezpośrednio wpływa na jego odporność na wilgoć i korozję. Starannie dobrany materiał skutecznie chroni stal zbrojeniową przed szkodliwymi czynnikami atmosferycznymi, co jest niezwykle istotne dla zachowania trwałości płyty. Oto kilka istotnych zalet stosowania wysokiej jakości materiałów:

• Zwiększona odporność na korozję,
• Lepsza ochrona przed wilgocią,
• Wyższa nośność przy obciążeniach mechanicznych.

Rodzaj stropu żelbetowego również wpływa na trwałość oraz koszt płyty. Stropy monolityczne wyróżniają się dużą sztywnością i wytrzymałością, lecz ich realizacja jest droższa i bardziej czasochłonna. Z kolei stropy prefabrykowane zapewniają wysoką jakość wykonania i precyzję, co przyczynia się do ich długotrwałości, jednak wiąże się to z wyższymi kosztami.

Jakość wykonania odgrywa kluczową rolę w kontekście stosowania elementów dystansujących zbrojenie. Precyzyjne umiejscowienie zbrojenia oraz użycie odpowiednich dystansów znacząco poprawia jakość konstrukcji, minimalizując ryzyko uszkodzeń oraz zwiększając odporność płyty. Choć może to podnieść koszty produkcji i montażu, długoterminowe oszczędności związane z mniejszą potrzebą napraw mogą okazać się znaczące.

Reasumując, wybór odpowiednich materiałów do budowy płyty żelbetowej ma bezpośredni wpływ na jej trwałość oraz koszty inwestycji budowlanej. Inwestowanie w wysokiej jakości komponenty przynosi korzyści zarówno w krótkim, jak i długim okresie użytkowania konstrukcji.

Różnice między płytami monolitycznymi a prefabrykowanymi

• Płyty monolityczne to solidne konstrukcje, które są wylewane bezpośrednio na placu budowy. Ta metoda realizacji zapewnia im spójność oraz jednorodność. W przeciwieństwie do nich, płyty prefabrykowane są wytwarzane w zakładach produkcyjnych i następnie transportowane na miejsce budowy, co zmienia sposób ich montażu.
• Proces wykonania płyt monolitycznych jest bardziej czasochłonny z powodu konieczności pełnego deskowania oraz czasu potrzebnego na wylanie betonu i zbrojenie. Natomiast płyty prefabrykowane umożliwiają szybszy montaż, co znacznie przyspiesza cały projekt budowlany.
• Grubość płyt monolitycznych zazwyczaj wynosi ponad 10 cm, co zapewnia im wysoką nośność. Z kolei płyty prefabrykowane mają mniejszą grubość, wynoszącą około 5-7 cm, co ułatwia ich transport oraz montaż.
• Koszt wykonania płyt monolitycznych jest wyższy z powodu większego zużycia materiałów oraz pracochłonności całego procesu budowlanego. W przypadku płat prefabrykowanych, wcześniejsza produkcja elementów oraz szybszy montaż przyczyniają się do obniżenia kosztów.
• Nośność i trwałość płyt monolitycznych są wyższe dzięki ich jednolitej strukturze. W przypadku płat prefabrykowanych, odpowiednie połączenie z betonowaniem na budowie pozwala na uzyskanie monolityczności, co zwiększa nośność stropu.
• Waga płyt monolitycznych jest większa, co może wpływać na wymagania dotyczące fundamentów. Z drugiej strony, płyty prefabrykowane, będące gotowymi elementami z kratownicami stalowymi, ułatwiają transport oraz montaż, a także pozwalają na realizację skomplikowanych geometrii konstrukcji.
• Monolityczność połączeń w płytach prefabrykowanych ma pozytywny wpływ na zmniejszenie ugięć nad pomieszczeniami oraz zwiększa komfort użytkowania budynku.

Praktyczne porady dotyczące wyboru i użytkowania płyt żelbetowych

Wybór płyty żelbetowej to kluczowy krok, który powinien być dokładnie przemyślany, aby zapewnić efektywność konstrukcji. Przede wszystkim, istotne jest określenie przeznaczenia budowli oraz przewidywanych obciążeń. W zależności od tego, czy płyta ma pełnić rolę stropu, fundamentu czy innej funkcji, dobieramy odpowiedni typ oraz grubość materiału. Nie można również zapominać o warunkach klimatycznych, które mogą wpłynąć na trwałość zastosowanych elementów.

Użytkowanie płyt żelbetowych wiąże się z koniecznością regularnej kontroli ich stanu technicznego. Ważne jest, aby na bieżąco monitorować pojawiające się rys, korozję zbrojenia oraz wszelkie deformacje. Wczesne wykrycie potencjalnych problemów umożliwia podjęcie odpowiednich działań naprawczych, co znacząco wydłuża żywotność konstrukcji.

Podczas montażu płyt prefabrykowanych kluczowe jest korzystanie z profesjonalnego sprzętu oraz wsparcia doświadczonej ekipy budowlanej. Prefabrykowane płyty wymagają precyzyjnego montażu z użyciem dźwigów, co zapewnia bezpieczeństwo oraz wysoką jakość wykonania.

Pielęgnacja betonu jest niezbędna dla jego trwałości i wytrzymałości. Po wylaniu betonu kluczowe jest zapewnienie odpowiednich warunków utwardzania przez co najmniej 7 dni, z uwzględnieniem wilgotności i temperatury otoczenia. Takie działania zapobiegają pękaniu betonu oraz zwiększają jego odporność na czynniki zewnętrzne.

Dobór zbrojenia oraz grubości płyty powinien być zgodny z projektem wykonawczym oraz obowiązującymi normami budowlanymi, takimi jak PN-EN 1992-1-1. Użycie minimalnego stopnia zbrojenia oraz odpowiedniej grubości pozwala zadbać o bezpieczeństwo konstrukcji i minimalizować ryzyko powstawania rys podczas eksploatacji.

Oto kilka praktycznych wskazówek dotyczących wyboru i użytkowania płyt żelbetowych:

• Określ przeznaczenie konstrukcji oraz przewidywane obciążenia,
• Regularnie kontroluj stan techniczny płyt,
• Korzystaj z profesjonalnego wsparcia przy montażu,
• Dbaj o pielęgnację betonu przez co najmniej 7 dni,
• Stosuj się do norm budowlanych przy doborze zbrojenia.

Zastosowanie tych porad może znacząco zwiększyć trwałość oraz bezpieczeństwo konstrukcji wykonanych z płyt żelbetowych.
