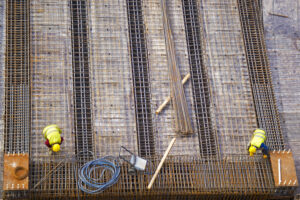

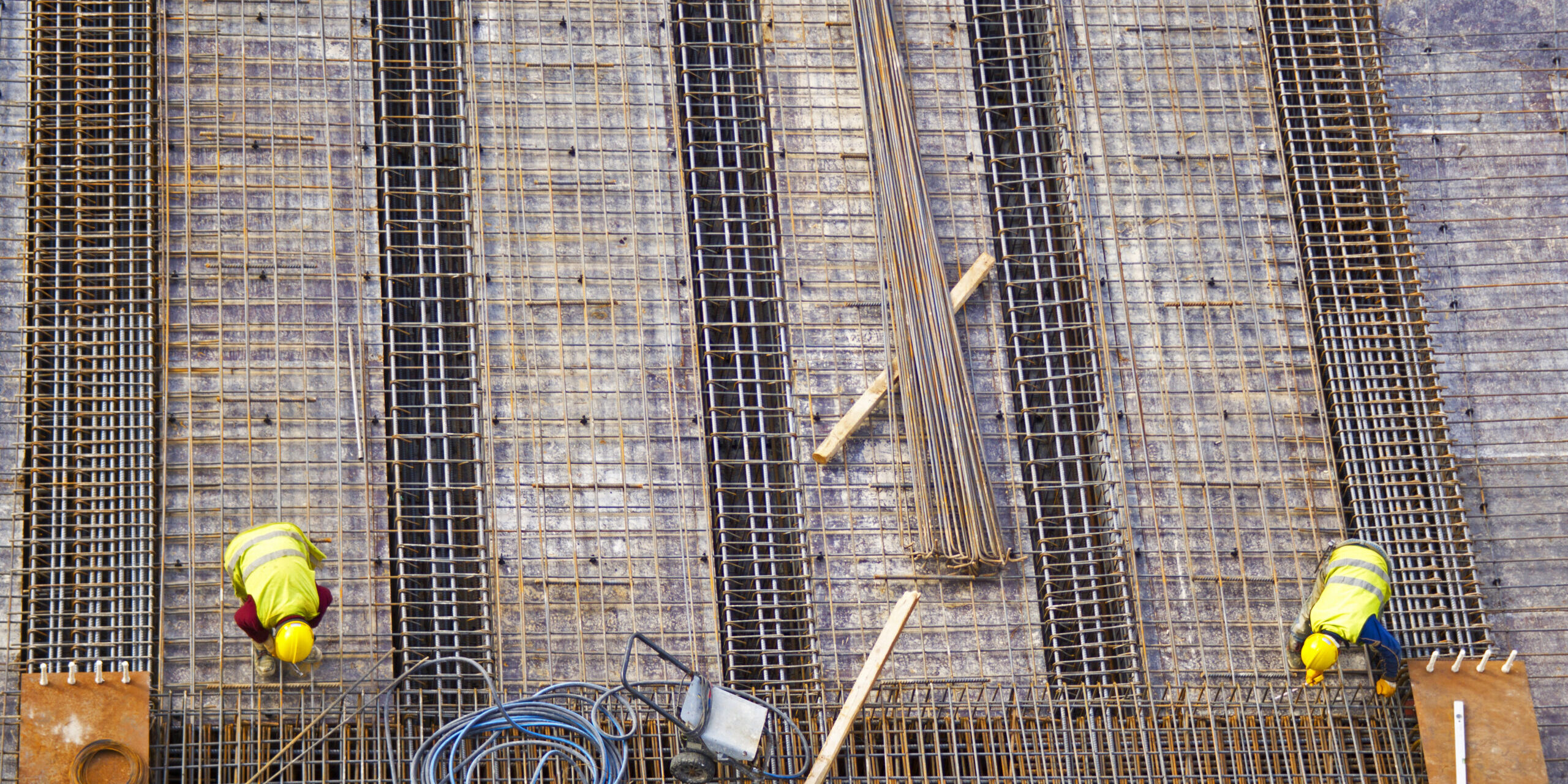

Łączenie prętów zbrojeniowych – metody, normy i zasady wykonania

Łączenie prętów zbrojeniowych to kluczowy etap w budownictwie, który wymaga precyzji i znajomości obowiązujących norm. W artykule przedstawiamy sprawdzone metody, zasady wykonania oraz wymagania, które zapewniają trwałość i bezpieczeństwo konstrukcji. Poznaj praktyczne wskazówki od ekspertów, które ułatwią realizację każdego projektu.

Najważniejsze informacje

• Łączenie prętów zbrojeniowych jest kluczowym elementem konstrukcji żelbetowych, wpływającym na wytrzymałość i trwałość konstrukcji.
• Istnieje kilka metod łączenia prętów zbrojeniowych, w tym spawanie, zgrzewanie, mechaniczne łączenia oraz wiązanie drutem, każda z nich ma swoje zastosowania i ograniczenia.
• Normy budowlane precyzują wymagania dotyczące jakości i sposobu łączenia prętów, co zapewnia bezpieczeństwo i zgodność z przepisami.
• Prawidłowe wykonanie połączeń wymaga przestrzegania określonych zasad technicznych, takich jak odpowiednia długość zakładki, właściwe przygotowanie powierzchni i kontrola jakości.
• Wybór metody łączenia powinien uwzględniać warunki eksploatacji konstrukcji, rodzaj obciążeń oraz dostępność sprzętu i materiałów.
• Doświadczony wykonawca powinien stosować się do aktualnych norm i wytycznych, aby zapewnić trwałość i niezawodność połączeń zbrojeniowych.
• Znajomość i stosowanie właściwych metod łączenia prętów zbrojeniowych jest niezbędna dla zachowania integralności konstrukcji i bezpieczeństwa użytkowników.

Dlaczego łączymy pręty zbrojeniowe – ograniczenia długości i znaczenie łączeń

Pręty zbrojeniowe mają ograniczoną długość produkcyjną, która najczęściej wynosi 6 lub 12 metrów, a rzadziej sięga 14 metrów. Takie wymiary wynikają z wymogów transportowych, możliwości produkcyjnych oraz praktycznych aspektów montażu na placu budowy. W efekcie pojedynczy pręt rzadko kiedy wystarcza do wykonania całego elementu konstrukcyjnego.

Ograniczona długość prętów zbrojeniowych wymusza konieczność ich łączenia, aby zapewnić ciągłość przenoszenia sił w konstrukcjach żelbetowych. Łączenie prętów umożliwia realizację projektów o dużych rozpiętościach i wysokościach, gdzie pojedynczy pręt nie pokrywa całej długości elementu. Skuteczne połączenia są kluczowe dla integralności i nośności konstrukcji.

Zasady prawidłowego łączenia prętów określa norma PN-EN 1992-1-1, która precyzyjnie definiuje wymagania dotyczące wykonania takich połączeń. Niedostosowanie się do tych wytycznych może prowadzić do osłabienia konstrukcji, powstawania rys oraz obniżenia nośności elementów żelbetowych.

Brak właściwych łączeń niesie ryzyko lokalnych uszkodzeń oraz zmniejszenia odporności na obciążenia dynamiczne i zmienne warunki eksploatacji. Dlatego projektanci i wykonawcy muszą starannie dobierać metody oraz parametry łączeń, kierując się obowiązującymi normami i specyfikacjami technicznymi. Tylko takie podejście gwarantuje trwałość i bezpieczeństwo całej konstrukcji.

Metody łączenia prętów zbrojeniowych: zakłady, spawanie i łączniki mechaniczne

Połączenia na zakład

To najczęściej stosowana metoda łączenia prętów zbrojeniowych w konstrukcjach żelbetowych. Polega na ułożeniu końców prętów jeden na drugim na określonej długości, zwanej zakładem, co umożliwia skuteczne przeniesienie sił rozciągających i ściskających. Długość zakładu zależy od średnicy pręta, klasy betonu oraz warunków przyczepności i zwykle wynosi od 30 do 60-krotności średnicy pręta.

Zakłady występują w wariantach:

• zakłady proste – pręty układa się równolegle obok siebie,
• zakłady z hakami lub pętlami – stosowane przy mniejszych średnicach prętów lub w narożach konstrukcji.

Aby uniknąć koncentracji naprężeń i zwiększyć trwałość połączenia, zakłady powinny być rozmieszczone naprzemiennie, co zapobiega skupianiu się sił w jednym przekroju.

Połączenia spawane

Polegają na trwałym zespoleniu prętów przez spawanie elektryczne, najczęściej łukowe. Wyróżniamy dwie podstawowe metody:

• spawanie doczołowe – końce prętów stykają się czołowo i są zespawane bezpośrednio,
• spawanie nakładkowe – pręty zachodzą na siebie i są zespawane na zakładzie.

Metoda ta wymaga wykwalifikowanego personelu, rygorystycznej kontroli jakości, odpowiedniego gatunku stali oraz dokładnego oczyszczenia powierzchni przed spawaniem. Spawanie jest szczególnie przydatne tam, gdzie wymagana jest wysoka wytrzymałość połączenia lub gdy przestrzeń montażowa jest ograniczona.

Połączenia mechaniczne

Realizowane są za pomocą specjalistycznych łączników, takich jak mufy gwintowane, złączki zaciskowe czy tuleje. Umożliwiają przenoszenie sił osiowych bez konieczności stosowania długich zakładów. Metoda ta jest odpowiednia dla prętów o średnicy od 10 do 57 mm i pozwala na łączenie prętów o tej samej lub różnej średnicy, pod warunkiem zachowania minimalnego stosunku wytrzymałościowego około 0,85.

Zalety połączeń mechanicznych to:

• brak zagęszczenia zbrojenia w miejscu łączenia,
• większa odporność betonu na uszkodzenia podczas eksploatacji,
• zwiększona trwałość konstrukcji.

Wybór metody łączenia

Zależy od specyfiki projektu, dostępności sprzętu oraz wymagań ekonomicznych.

• Połączenia na zakład są najprostsze i najbardziej ekonomiczne,
• spawanie stosuje się tam, gdzie wymagana jest wysoka nośność lub gdy przestrzeń montażowa jest ograniczona,
• łączniki mechaniczne sprawdzają się w modernizacjach, prefabrykacji oraz tam, gdzie tradycyjne metody łączenia są utrudnione lub niemożliwe do zastosowania.

Zakłady w łączeniu prętów – rodzaje, zasady wykonania i rozmieszczenie

Łączenie prętów zbrojeniowych za pomocą zakładów to jedna z najczęściej stosowanych metod w konstrukcjach żelbetowych. Polega na ułożeniu końców prętów jeden na drugim na określoną długość, zwaną długością zakładu, dostosowaną do średnicy pręta, klasy betonu oraz warunków przyczepności. Zazwyczaj wynosi ona od 30 do 60-krotności średnicy pręta, co pozwala na skuteczne przeniesienie sił rozciągających i ściskających.

Rodzaje zakładów

W praktyce wyróżniamy dwa główne typy zakładów:

• zakłady proste – pręty ułożone równolegle, bez dodatkowych zagięć; najczęściej stosowane przy większych średnicach i prostych układach zbrojenia,
• zakłady z hakami lub pętlami – stosowane przy mniejszych prętach, w narożnikach konstrukcji lub tam, gdzie występują większe obciążenia; haki i pętle zwiększają przyczepność i podnoszą bezpieczeństwo połączenia.

Zasady wykonania zakładów

Podstawowe zasady dotyczące wykonania zakładów to:

• dokładne oczyszczenie powierzchni prętów w strefie zakładu, usunięcie rdzy, olejów oraz innych zanieczyszczeń,
• wiązanie zakładek drutem wiązałkowym lub spajanie punktowe, co zapewnia stabilność podczas betonowania,
• unikanie wykonywania zakładów na zagięciach prętów oraz stosowania nadmiernych deformacji,
• przestrzeganie długości zakładu zgodnie z projektem oraz normami PN-EN 1992-1-1 i PN-B-03264.

Rozmieszczenie zakładów

Odpowiednie rozmieszczenie zakładów jest równie ważne i powinno spełniać następujące warunki:

• zakłady powinny być ułożone naprzemiennie, z przesunięciem co najmniej 0,3 długości zakładu względem siebie,
• takie rozmieszczenie zapobiega kumulacji osłabienia w jednym przekroju, co mogłoby obniżyć wytrzymałość konstrukcji,
• zgodnie z normą PN-EN 1992-1-1, nie można łączyć więcej niż 50% prętów w tym samym przekroju poprzecznym.

Błędy i wymagania normowe

Nieprzestrzeganie powyższych zasad, takie jak:

• stosowanie zbyt krótkich zakładów,
• brak przesunięcia zakładów,
• skupianie wszystkich połączeń w jednym miejscu,

prowadzi do osłabienia konstrukcji oraz powstawania rys i uszkodzeń betonu. Dlatego kluczowe jest, aby długość i rozmieszczenie zakładów były zgodne z projektem i obowiązującymi normami. Tylko wtedy można zapewnić trwałość i bezpieczeństwo elementów żelbetowych.

Spawanie prętów zbrojeniowych – techniki, warunki stosowania i kontrola jakości

Spawanie prętów zbrojeniowych najczęściej realizuje się przy użyciu technik łukowych, takich jak MMA (Manual Metal Arc), MIG/MAG (Metal Inert Gas/Metal Active Gas) oraz TIG (Tungsten Inert Gas). W praktyce wyróżniamy dwa podstawowe sposoby łączenia prętów:

• spawanie doczołowe – końce prętów stykają się czołowo i są zespawane na całym przekroju,
• spawanie nakładkowe – pręty zachodzą na siebie i są zespawane punktowo lub liniowo.

Obie metody gwarantują solidne i trwałe połączenia, niezbędne w konstrukcjach żelbetowych.

Warunki stosowania spawania

Podczas spawania prętów zbrojeniowych należy spełnić następujące wymagania:

• stosować wyłącznie gatunki stali oznaczone jako spawalne, np. B500SP, BSt500S, RB500W,
• powierzchnie prętów muszą być dokładnie oczyszczone, wolne od rdzy, olejów i innych zanieczyszczeń,
• temperatura otoczenia podczas spawania powinna wynosić co najmniej +5°C; przy niższych temperaturach konieczne jest stosowanie środków zapobiegających wychłodzeniu spoiny.

Kontrola jakości spoin

Zapewnienie bezpieczeństwa konstrukcji wymaga rygorystycznej kontroli jakości spoin, która obejmuje:

• kontrolę wizualną spoin pod kątem ciągłości, braku pęknięć, porowatości oraz nadlewek,
• w przypadku połączeń wymagających pełnej wytrzymałości – badania nieniszczące, takie jak ultradźwiękowe lub radiograficzne,
• prowadzenie protokołów odbioru spoin oraz dokumentacji potwierdzającej kwalifikacje spawaczy.

Wymagania dla personelu

Spawanie prętów zbrojeniowych może być wykonywane wyłącznie przez osoby posiadające:

• aktualne uprawnienia zgodne z normą PN-EN ISO 17660-1:2006 (Spawanie zbrojenia stalowego – Część 1: Spawanie zbrojenia stalowego do konstrukcji nośnych),
• udokumentowane doświadczenie oraz pozytywnie zaliczone egzaminy kwalifikacyjne.

Ograniczenia i zalecenia

Przy stosowaniu spawania prętów zbrojeniowych należy uwzględnić następujące ograniczenia:

• nie zaleca się spawania prętów o średnicy poniżej 12 mm bez wyraźnych zaleceń projektowych,
• spawanie powinno być unikane w strefach zginania oraz miejscach narażonych na zmęczenie konstrukcji,
• należy zapewnić odpowiednią otulinę betonową wokół spoiny zgodnie z projektem i normami – minimalna grubość to 20 mm dla prętów głównych.

Przestrzeganie powyższych zasad pozwala uzyskać połączenia o wysokiej wytrzymałości mechanicznej, odporności na korozję oraz trwałości eksploatacyjnej, co przekłada się na bezpieczeństwo i długowieczność konstrukcji żelbetowych.

Łączniki mechaniczne – typy, zastosowania i korzyści ekonomiczne

Łączniki mechaniczne do prętów zbrojeniowych różnią się konstrukcją oraz metodą montażu, co pozwala na ich szerokie zastosowanie w różnych warunkach budowlanych. Do najpopularniejszych rozwiązań należą:

• mufy gwintowane – pręty wyposażone w nagwintowane końce łączy stalowa mufa, tworząc solidne i trwałe połączenie,
• złączki zaciskowe – tuleje zaciskane hydraulicznie lub śrubami, które umożliwiają szybkie łączenie bez konieczności gwintowania prętów,
• tuleje mechaniczne – dedykowane do łączenia prętów o takich samych lub różnych średnicach, często wykorzystywane w prefabrykacji,
• systemy skręcane – umożliwiają regulację siły docisku i łatwy demontaż, co zwiększa ich elastyczność w zastosowaniu,
• systemy wciskane – wykorzystują specjalne tuleje wciskane na pręty, zapewniając wysoką nośność połączenia.

Dzięki swojej uniwersalności te metody są chętnie wybierane w miejscach, gdzie tradycyjne rozwiązania są niewykonalne lub nieefektywne.

Zastosowania łączników mechanicznych

Łączniki mechaniczne znajdują zastosowanie przede wszystkim tam, gdzie wykonanie klasycznych zakładów jest utrudnione lub niemożliwe. Przykładowo:

• w przestrzeniach o ograniczonej dostępności lub przy dużym zagęszczeniu zbrojenia,
• podczas modernizacji i napraw istniejących konstrukcji,
• w prefabrykacji elementów betonowych,
• przy łączeniu prętów o dużych średnicach, sięgających od 10 do nawet 57 mm,
• gdy wymagana jest pełna wytrzymałość połączenia bez stosowania spawania,
• a także w sytuacjach, gdzie potrzebne jest szybkie i pewne połączenie bez ryzyka uszkodzeń materiału.

Korzyści ekonomiczne

Stosowanie mechanicznych łączników przekłada się na wyraźne korzyści ekonomiczne:

• skrócenie czasu montażu nawet o 30-50%, co przyspiesza realizację inwestycji,
• redukcja zużycia stali o około 10-20% dzięki eliminacji długich zakładów i optymalizacji długości prętów,
• minimalizacja odpadów i lepsze wykorzystanie materiału,
• ograniczenie kosztów robocizny dzięki prostszemu i szybszemu montażowi,
• ułatwienie logistyki na placu budowy przez zmniejszenie ilości transportowanego materiału.

Zalety techniczne połączeń mechanicznych

Z technicznego punktu widzenia łączniki mechaniczne oferują wiele zalet:

• nie powodują zagęszczenia zbrojenia w miejscu łączenia, co sprzyja równomiernemu rozłożeniu betonu wokół prętów,
• umożliwiają osiowe przenoszenie sił rozciągających i ściskających niezależnie od przyczepności betonu do stali,
• są odporne na uszkodzenia betonu oraz powstawanie rys podczas montażu i eksploatacji konstrukcji,
• mogą być stosowane w trudnych warunkach atmosferycznych,
• nadają się do elementów prefabrykowanych.

Wymagania i normy

Stosowanie łączników mechanicznych reguluje norma PN-EN 1992-1-1 oraz wytyczne Instytutu Techniki Budowlanej (ITB). Kluczowe wymagania to:

• połączenia muszą zapewniać nośność nie mniejszą niż 100% nośności pręta zbrojeniowego,
• skuteczność rozwiązania powinna być potwierdzona badaniami laboratoryjnymi i certyfikatami producenta,
• montaż musi odbywać się zgodnie z instrukcjami technicznymi,
• konieczna jest kontrola jakości, obejmująca m.in. sprawdzenie poprawności gwintów, siły zacisku oraz szczelności tulei.

Tylko przestrzeganie tych zasad gwarantuje trwałość i bezpieczeństwo konstrukcji żelbetowej.

Długość zakładów według Eurokodu 2 – wzory, zależności i typowe wartości

Długość zakładu rozciąganego wyznaczamy za pomocą wzoru:

l0,req = α1 × α2 × α3 × α4 × α5 × l0,basic,

gdzie podstawowa długość zakładu l0,basic obliczana jest jako:

l0,basic = (φ × σsd) / (4 × fbd).

W tym wzorze:

• φ oznacza średnicę pręta w milimetrach,
• σsd to obliczeniowe naprężenie w pręcie wyrażone w megapaskalach,
• fbd reprezentuje obliczeniową przyczepność betonu do stali, również w MPa,
• α1 do α5 to współczynniki korekcyjne, które uwzględniają różne czynniki, takie jak warunki przyczepności, położenie pręta czy obecność zbrojenia poprzecznego.

Średnica pręta ma kluczowe znaczenie – im większy pręt, tym dłuższy musi być zakład. Równie istotna jest klasa betonu, która wpływa na wartość przyczepności (fbd). Wyższe klasy betonu pozwalają na skrócenie zakładu. Z kolei klasa stali określa dopuszczalne naprężenia (σsd), co również oddziałuje na wymaganą długość połączenia.

Warunki przyczepności mają duży wpływ na długość zakładu. W sprzyjających warunkach, na przykład gdy beton jest czysty i suchy, zakład może być krótszy. Natomiast wilgoć lub zanieczyszczenia mogą wydłużyć go nawet o 20-50%. Nie bez znaczenia pozostaje także rodzaj obciążenia – pręty rozciągane wymagają znacznie dłuższych zakładów niż te ściskane.

Zgodnie z Eurokodem 2 typowe długości zakładów wynoszą:

• dla prętów rozciąganych: od 40 do 50 razy średnicy pręta (40–50 × φ),
• dla prętów ściskanych: od 25 do 30 razy średnicy (25–30 × φ).

Minimalna długość zakładu nie powinna być krótsza niż 200 mm oraz nie mniejsza niż 0,6 razy obliczeniowa długość kotwienia (0,6 × lbd).

Poniższa tabela przedstawia przykładowe długości zakładów dla stali B500B i betonu klasy C25/30, przy dobrych warunkach przyczepności:

Średnica pręta φ [mm]	Długość zakładu mm	Wydłużenie o 20% (gorsze warunki)
12	480	576
16	640	768
20	800	960
25	1000	1200

Warto zwrócić uwagę, że dokładne określenie współczynników korekcyjnych α1 – α5 wymaga indywidualnej analizy projektu oraz warunków wykonania. Dzięki zastosowaniu wzoru z Eurokodu można precyzyjnie dopasować długości zakładów do specyfiki konstrukcji, co gwarantuje trwałość i bezpieczeństwo połączeń zbrojeniowych.

Rozmieszczenie zakładów – zasady unikania koncentracji i przesunięć

Zakłady prętów zbrojeniowych powinny być rozmieszczone naprzemiennie, z przesunięciem wynoszącym co najmniej 0,3 długości zakładu. Takie ułożenie, zgodne z normą PN-EN 1992-1-1, zapobiega kumulacji osłabień w jednym przekroju, co minimalizuje ryzyko powstawania pęknięć betonu i poprawia trwałość konstrukcji.

W żadnym przekroju poprzecznym nie można łączyć więcej niż 50% prętów zbrojenia w danym kierunku. To ograniczenie, zawarte w punkcie 8.7.2(2) normy PN-EN 1992-1-1:2008, chroni konstrukcję przed lokalnym osłabieniem, zapewniając jednocześnie ciągłość przenoszenia sił przez zbrojenie.

Minimalna odległość pomiędzy strefami zakładów powinna wynosić co najmniej 0,3 długości zakładu (0,3·l0). Dotyczy to zarówno prętów głównych, jak i zbrojenia poprzecznego. Ta zasada obowiązuje zawsze, gdy zakłady występują w sąsiadujących prętach, co pomaga uniknąć koncentracji naprężeń.

Zakłady nie powinny być lokalizowane w obszarach największych naprężeń, takich jak strefy podporowe belek czy środkowe części rozpiętości elementów rozciąganych. Lepiej umieszczać je w miejscach o mniejszych wymaganiach wytrzymałościowych, zgodnie z wytycznymi projektu konstrukcyjnego.

W przypadku zbrojenia siatkowego lub układanego w kilku warstwach, zakłady w kolejnych poziomach muszą być przesunięte względem siebie o co najmniej 0,3 długości zakładu. Dzięki temu unikamy ich pionowego nakładania się, co zmniejsza ryzyko powstawania rys i pozwala na równomierne rozłożenie sił w betonie.

Podstawowe zasady rozmieszczenia zakładów można więc podsumować następująco:

• stosuj naprzemienne rozmieszczenie zakładów z przesunięciem co najmniej 0,3 długości,
• nie łącz więcej niż 50% prętów jednego kierunku w jednym przekroju,
• zachowaj minimalną odległość między strefami zakładów równą co najmniej 0,3·l0,
• unikaj lokalizacji zakładów w miejscach największych naprężeń,
• przesuwaj pionowo zakłady w wielowarstwowym zbrojeniu o minimum 0,3 długości.

Te wytyczne, oparte na normach PN-EN 1992-1-1 oraz PN-B-03264, stanowią solidną podstawę do bezpiecznego i trwałego wykonania połączeń zbrojeniowych na budowie.

Przepisy i normy dotyczące łączenia prętów zbrojeniowych: PN-EN 1992-1-1, PN-B-03264

PN-EN 1992-1-1 (Eurokod 2) precyzyjnie określa zasady projektowania i wykonania połączeń prętów zbrojeniowych w konstrukcjach żelbetowych. Norma reguluje metody łączenia, takie jak zakłady, spawanie oraz łączniki mechaniczne. Określa również minimalne długości zakładów oraz zasady ich rozmieszczania, co jest kluczowe dla trwałości i bezpieczeństwa konstrukcji.

Polska norma PN-B-03264:2002 uzupełnia Eurokod 2, dostarczając szczegółowych wytycznych dotyczących długości zakładów, rozmieszczenia połączeń oraz wymagań materiałowych dla prętów i łączników. Zawiera praktyczne wskazówki pomagające w prawidłowym wykonaniu zbrojenia zgodnie z obowiązującymi przepisami.

Najważniejsze wymagania norm obejmują:

• Minimalna długość zakładu dla prętów rozciąganych według PN-EN 1992-1-1 nie może być mniejsza niż 0,6 długości obliczeniowej zakotwienia (lbd) oraz nie mniej niż 200 mm. Długość zakładu zależy od średnicy pręta, klasy betonu, warunków przyczepności oraz rodzaju obciążenia.
• Rozmieszczenie zakładów powinno być zaplanowane tak, aby w jednym przekroju poprzecznym nie łączyć na zakład więcej niż 50% prętów w danym kierunku. Zakłady muszą być przesunięte względem siebie o co najmniej 0,3 długości zakładu.
• Dozwolone metody łączenia to:
• połączenia na zakład,
• spawanie (wyłącznie stali oznaczonej jako spawalna),
• zastosowanie łączników mechanicznych.

W zakresie połączeń mechanicznych i spawanych obowiązują dodatkowe warunki:

• Połączenia muszą zapewniać nośność nie mniejszą niż nośność samego pręta zbrojeniowego.
• Spawanie wymaga użycia stali spawalnej oraz wykonania przez wykwalifikowany personel posiadający odpowiednie uprawnienia.
• Konieczne jest prowadzenie dokumentacji jakościowej potwierdzającej zgodność procesu ze standardami, takimi jak PN-EN ISO 17660 oraz PN-B-03264:2002.
• Stosowanie połączeń mechanicznych wymaga użycia certyfikowanych elementów dopuszczonych do użytku w budownictwie.

Ścisłe przestrzeganie wymienionych norm gwarantuje prawidłowe wykonanie połączeń zbrojeniowych, co bezpośrednio wpływa na bezpieczeństwo i trwałość konstrukcji. Zaniedbania w tym zakresie mogą prowadzić do osłabienia elementów żelbetowych, a w skrajnych przypadkach nawet do awarii całej konstrukcji.

Praktyczne aspekty łączenia prętów – typowe błędy i zalecenia doboru metody

Zbyt krótka długość zakładu to jeden z najczęstszych błędów podczas łączenia prętów zbrojeniowych. Jeśli zakład jest krótszy niż wymaga tego norma PN-EN 1992-1-1 — zwykle 40-50 razy średnica pręta dla elementów rozciąganych — nie dochodzi do pełnego przeniesienia sił rozciągających. W efekcie w betonie mogą pojawić się rysy, a konstrukcja traci na wytrzymałości. Dlatego długość zakładu musi zawsze odpowiadać wskazaniom projektu i obowiązującym normom.

Łączenie wszystkich prętów w jednym przekroju to kolejny poważny błąd. Skupienie zakładów w jednym miejscu powoduje lokalne osłabienie konstrukcji i zwiększa ryzyko pęknięć betonu. Zgodnie z normą PN-EN 1992-1-1, nie powinno się łączyć więcej niż 50% prętów w tym samym przekroju. Dodatkowo zakłady muszą być przesunięte względem siebie o co najmniej 0,3 długości zakładu, co pozwala równomiernie rozłożyć naprężenia i poprawić trwałość połączeń.

Spawanie prętów nieprzystosowanych do tej metody — zwłaszcza stali o podwyższonej wytrzymałości bez oznaczenia „spawalna” — to poważny błąd. Wykonywane przez niewykwalifikowany personel spoiny często mają defekty, co obniża nośność konstrukcji i uniemożliwia odbiór techniczny. Spawanie powinno być wykonywane wyłącznie przez certyfikowanych spawaczy, zgodnie z normą PN-EN ISO 17660, co gwarantuje bezpieczeństwo i trwałość połączeń.

Niewłaściwy montaż łączników mechanicznych to kolejny problem, który może prowadzić do utraty nośności połączenia. Zbyt słabe lub nadmierne dokręcenie mufy, niedopasowanie średnic prętów czy brak kontroli jakości to najczęstsze błędy. Aby ich uniknąć, należy stosować wyłącznie atestowane systemy, rygorystycznie przestrzegać instrukcji producenta oraz dokumentować cały proces montażu.

Dobór odpowiedniej metody łączenia powinien być dostosowany do warunków technicznych i wymagań projektowych. Zalecenia są następujące:

• zakłady stosować w prostych elementach o niewielkich obciążeniach, gdy jest wystarczająco dużo miejsca na ich wykonanie,
• spawanie stosować tam, gdzie wymagana jest wysoka wytrzymałość lub przestrzeń jest ograniczona, ale tylko dla stali oznaczonej jako spawalna,
• łączniki mechaniczne wykorzystywać przy modernizacjach, prefabrykacji, dużych średnicach prętów lub gdy wykonanie zakładów czy spawania jest niemożliwe.

We wszystkich przypadkach konieczne jest ścisłe przestrzeganie norm PN-EN 1992-1-1 oraz PN-B-03264, a także zaleceń projektanta. To klucz do zapewnienia trwałości i bezpieczeństwa konstrukcji.

Stosowanie się do tych zasad minimalizuje ryzyko uszkodzeń i ułatwia odbiór techniczny robót zbrojeniowych, co jest niezbędne dla prawidłowego funkcjonowania całej konstrukcji.
